Mega Yapılar Mühendislik Harikaları :Deriner Barajı

deriner1

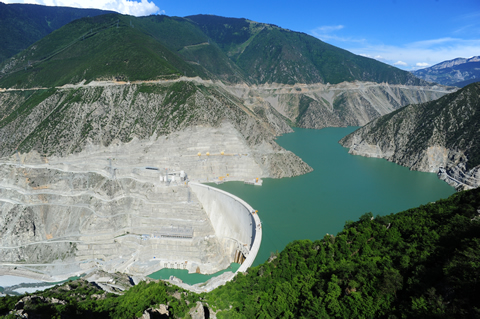

Deriner Barajı ve Hidroelektrik Santrali

Sahip olduğu 249 metre gövde yüksekliği ile Türkiye’nin en yüksek, Dünya’nın  6. yüksek barajı olan Deriner Barajı tamamlandı.

Deriner Barajı ve HES, Doğu Karadeniz Bölgesinde Çoruh Nehri üzerinde ve Artvin İl Merkezini Erzurum İl Merkezine bağlayan Devlet Karayolu üzerindeki köprünün 5 km menbasındadır.

Çoruh Nehri’nin Üçüncü Gerdanlığı

TBMM 75. Yıl Muratlı ile Borçka Barajlarından sonra Çoruh Nehri’nin üçüncü gerdanlığı olacak Deriner Barajı, ülkemizde üretilen hidroelektriğin % 6’sını karşılayacaktır. 1 milyar 400 milyon Amerikan Dolarına mal olan barajda 1 milyar 970 milyon m3 su depolanacaktır.

750 Bin Kişinin Elektrik İhtiyacı Karşılanacak

Barajın HES ünitesinin kurulu gücü 670 MW olup, yılda 2 milyar 118 milyon kilowatt saat  elektrik üretecektir. Ülkemizde 2011 yılında kişi başına elektrik tüketiminin ortalama 2.870 kWh olduğu düşünülürse, Deriner Barajı ve HES’ten elde edilecek elektrik ile 750 bin kişinin yıllık elektrik ihtiyacı karşılanabilecektir. Bu da demektir ki Deriner Barajı ve HES; Mardin, Trabzon, Eskişehir ya da Malatya illerimizden birinin yıllık bütün elektrik ihtiyacını karşılayabilecek kapasiteye sahiptir. Diğer bir deyişle Artvin, Rize, Bayburt ve Gümüşhane illerimizin toplam nüfusundan daha fazla kişinin elektrik ihtiyacı bu barajla karşılanabilecektir.

KAREKTERİSTİKLERİ

Hidroloji :
Yağış Alanı : 18.389 km²
Yıllık Ortalama Akım : 4,84 milyar m³
Çekilen Su : 4,53 milyar m³
Regülasyon Oranı : % 94
Derivasyon Tüneli
Yeri : Sağ Sahil
Kesit Tipi, Sayısı, Çapı : At Nalı, 1 Adet, 11,70 m
Toplam Deşarj Kapasitesi : 1.804 m³/s
Boyu : 937,14 m
Gövde
Tipi : Çift eğrilikli beton kemer
Hacmi : 3.400.000 m³
Kret kotu : 397,00 m
Kret uzunluğu : 720,00 m
Gövde yüksekliği (Talvegten) : 207,00 m
Gövde yüksekliği (Temelden) : 249,00 m
Dolusavak
1-Üstten aşmalı, tünelli ve sıçratma eşikli dolusavak :
Yeri, tipi : Her iki sahilde, karşıdan alışlı
Kapak sayısı ve boyutu : 2 Adet, 6,50 m x 24,00 m
Boyu : Sağ sahil : 459,84 m Sol Sahil : 472,17 m
Kapak tipi, tünel çapı : Kanat kapak, 8,00 m
Deşarj kapasitesi : 1.125 m³/s x 2 = 2.250 m³/s
2-Orifis dolusavak :
Yeri, tipi : Baraj gövdesi, orifis dolusavak
Kapak sayısı ve boyutu : 8 Adet, 2,80 m x 5,60 m
Kapak tipi : Kayar kapak
Deşarj kapasitesi : 7.000 m³/s
Santral
Tipi : Yer altı santrali
Enerji tünel tipi çapı : Dairesel çelik kaplamalı, 9,00 m
Ünite sayısı : 4 Adet
Türbin tipi : Düşey eksenli Francis
Kurulu Güç : 670 MW
Toplam Enerji : 2.117,75 Gwh/yıl
Kuyruk suyu tüneli tipi, çapı, boyu : Atnalı, 9,60 m x 8,80 m, 74,00 m
